Paano Magdisenyo ng Ceramic Lined Structure para sa Blast Furnace PCI Coal Injection Pipelines?

Ang mga blast furnace pulverized coal injection (PCI) system ay humihiling ng pare-pareho, walang problemang materyal na transportasyon para sa mga normal na smelting workflow. Sa loob ng pipeline, ang mga butil ng pinong karbon ay naglalakbay sa mataas na bilis ng daloy at patuloy na tumatama sa panloob na pader sa mahabang oras ng pagpapatakbo. Kahit na malambot ang pulverized coal kumpara sa matigas na mineral ore, ang matagal na paglipat ng pneumatic ay unti-unting masira ang mga bahagi ng tubo. Ang mga liko ng tubo kung saan ang mga paglilipat ng direksyon ng daloy ay dumaranas ng pinakamaraming pinsala.

Ang mga operator ng halaman ay madalas na nakakaranas ng mga praktikal na pananakit ng ulo:

· Malubhang pagguho ng materyal sa mga seksyon ng siko

· Progressive wall thinning sa mga lokal na segment ng pipe

· Hindi inaasahang pagtagas ng pipeline na humahantong sa hindi planadong downtime

· Madalas na pagpapalit ng bahagi para sa mga bahagi ng tubo na pagod na pagod

Upang matugunan ang mga sakit na ito, ang ceramic lining na lumalaban sa pagsusuot ay naging isang pangunahing opsyon sa proteksyon para sa mga high-wear zone sa loob ng mga pipeline ng PCI. Gayunpaman, ang simpleng paglalagay ng mga ceramic tile sa mga interior ng pipe ay hindi maghahatid ng inaasahang buhay ng serbisyo. Kailangan ng mga inhinyero na iangkop ang mga layout ng lining batay sa mga pattern ng pagsusuot sa totoong mundo sa buong conveying circuit.

Ano ang Nagsusuot ng Mga Trigger sa Blast Furnace PCI Pipelines?

Ang pinsala sa tubo ay bihirang nagmumula sa mismong daloy ng hangin. Ang tunay na puwersa sa pagmamaneho ay nakasalalay sa mga solidong particle ng karbon na dinadala sa loob ng airstream. Habang tumatakbo sa mataas na rate ng paghahatid:

· Ang mga solidong particle ay paulit-ulit na humahampas sa mga panloob na ibabaw ng tubo

· Ang mga pinong butil ng karbon ay bumubuo ng tuluy-tuloy na sliding abrasion.

· Ang pag-redirect ng daloy ay lumilikha ng mga puro erosion spot.

Ang antas ng pagsusuot ay kinokontrol ng maraming variable ng field: laki ng butil ng karbon, aktwal na bilis ng paghahatid, presyon ng pagtatrabaho ng system, katatagan ng daloy, at geometric na layout ng pipe. Dahil ang mga kondisyon sa pagtatrabaho ay naiiba mula sa isang pipe segment sa isa pa, ang isang one-size-fits-all na lining solution ay hindi maaaring gumana nang maayos sa buong PCI network.

Mga High-Wear Zone na Dapat Bigyang-pansin sa mga Coal Injection Pipeline

Ang pinsala sa pagsusuot ay hindi kumakalat nang pantay-pantay sa buong haba ng tubo; ito ay tumutuon sa ilang karaniwang mga posisyon.

1. Pipe Elbows at Bends

Ang mga unit ng siko ay namumukod-tangi bilang ang pinakamadalas na lokasyon ng pagkabigo. Kapag ang pulverized coal ay nagbabago ng direksyon, ang mga particle ay patuloy na umuusad sa ilalim ng inertia at bumagsak sa panlabas na arko ng mga liko. Ang konsentradong epekto na ito ay nagpapababa ng mga siko nang mas mabilis kaysa sa tuwid na pagtakbo ng tubo.

2. Mga Reducer at Diameter Transition Joints

Ang biglaang pagbabago ng laki ng tubo ay nakakagambala sa daloy ng hangin at muling inaayos ang pamamahagi ng butil. Ang magulong daloy ay nagkakaroon ng hugis dito at nagdudulot ng hindi pantay na paglilinis ng materyal. Kung walang tamang proteksyon sa pagsusuot, ang mga reducer ay nagiging mahina na mga link na nangangailangan ng regular na inspeksyon at pagpapanatili.

3. Mga Feed Inlet at High-Velocity Pipe Segment

Sa mga punto ng pagpapakain at mga seksyon na may mataas na bilis ng daloy, ang dalas ng banggaan ng butil ay tumataas nang husto. Ang mga lokasyong ito ay dapat makatanggap ng karagdagang atensyon sa panahon ng pagpaplano ng proteksyon sa pagsusuot.

Praktikal na Ceramic-Lined Structure Design para sa Iba't ibang Seksyon ng Pipe

Ang mga mamimili ng halaman at mga inhinyero ng proyekto ay dapat na tumugma sa mga form ng lining sa mga lokal na kondisyon sa pagtatrabaho sa halip na maglapat ng magkatulad na lining sa lahat ng dako.

Mga Tuwid na Pipe Segment

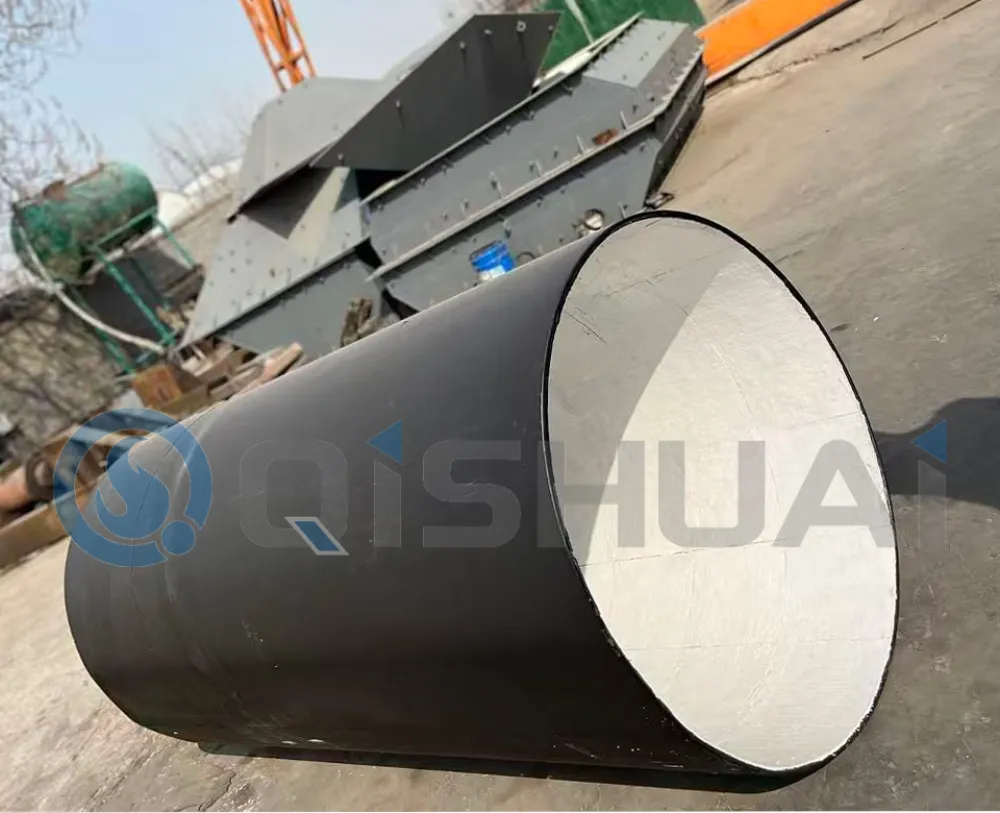

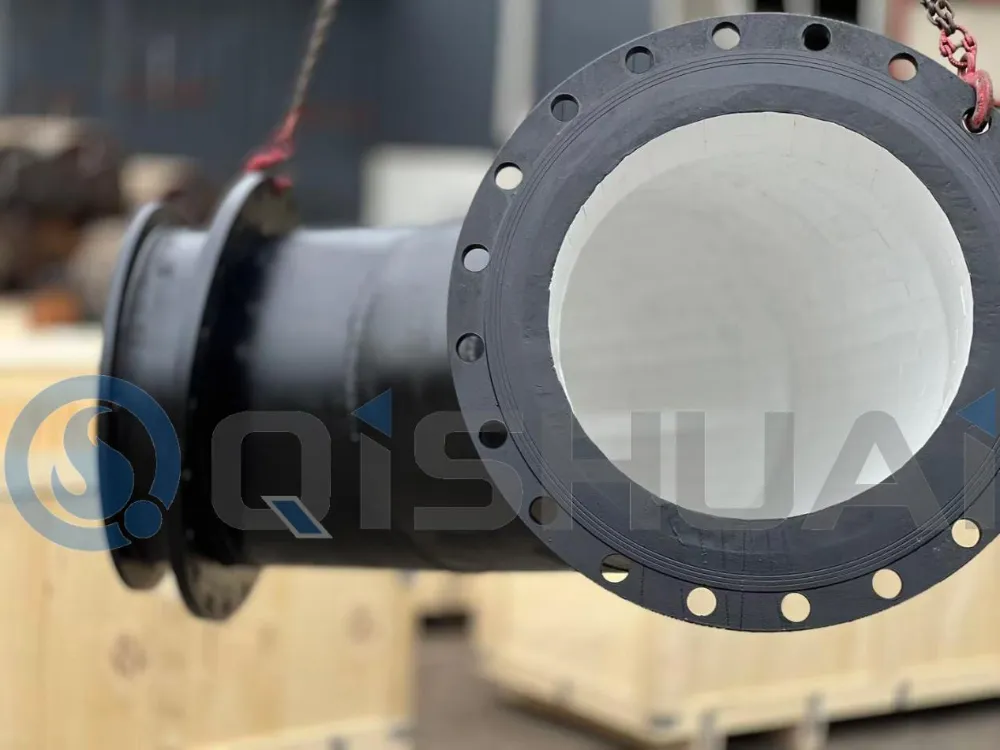

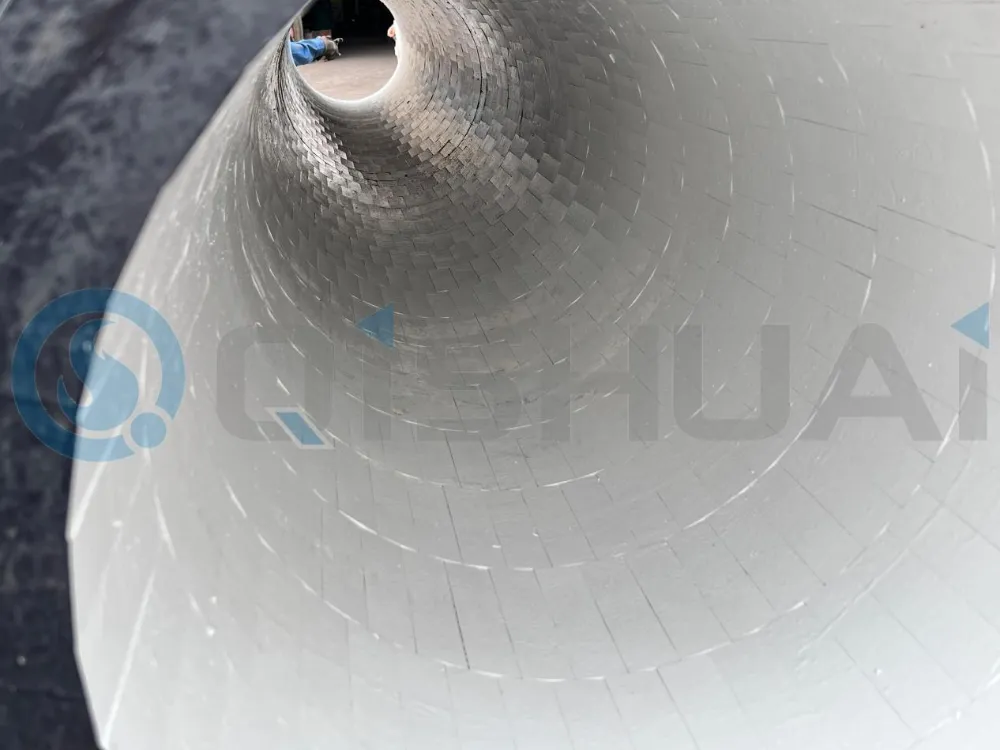

Ang mga tuwid na seksyon ng pipeline ay kadalasang dumaranas ng pare-parehong sliding friction. Ang pinagsamang alumina ceramic sleeves o prefabricated ceramic-lined pipe work ay mahusay para sa mga seksyong ito. Ang setup na ito ay naghahatid ng tuluy-tuloy na wear-proof na panloob na ibabaw, pinapanatili ang makinis na daloy ng materyal, at pinapabagal ang abrasion sa dingding para sa pangmatagalang transportasyon ng pulbos. Nagbibigay ang Shandong Qishuai Wear Resistant Equipment Co., Ltd. ng mga kumpletong set ng composite pipe series na sumasaklaw sa mga straight run, bends, at transition pieces para sa PCI system retrofits at new-build projects.

Mga Seksyon ng Siko at Baluktot

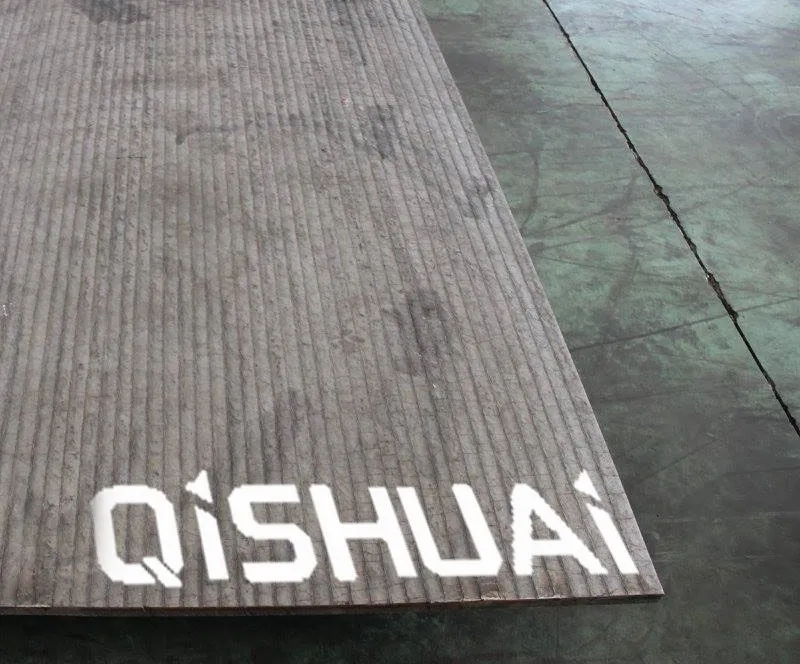

Tinitiis ng mga siko ang pinagsamang impact at friction load na mas malakas kaysa sa mga tuwid na tubo, kaya mahalaga ang reinforcement. Kasama sa mga opsyon na napatunayan sa site ang mga split-type na ceramic na manggas, mga pre-fabricated na ceramic-lined elbow, at mga locally thickened ceramic wear zone. Para sa mga operating site na may mas mabigat na epekto ng particle, ang mga produkto mula sa rubber ceramic composite series ay maaaring mapili upang sumipsip ng shock at mapababa ang panganib ng ceramic chipping. Kasama rin sa aming portfolio ng produkto ang chromium carbide overlay welding series para sa mga alternatibong solusyon sa proteksyon sa pagsusuot sa ilalim ng mga espesyal na sitwasyon sa pagtatrabaho, habang ang silicon carbide ceramic series ay maaaring isaalang-alang para sa matinding corrosion at abrasion na pinagsamang serbisyo bilang alternatibong materyal na pagpipilian.

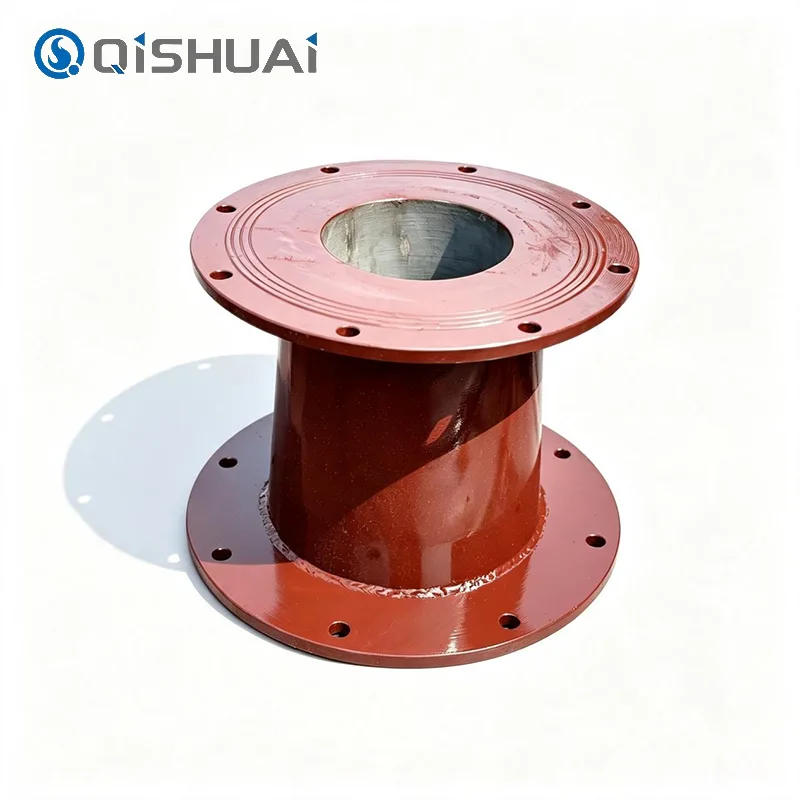

Reducer at Transition Segment

Bukod sa lumalaban sa pagsusuot, ang mga reducer ay dapat mapanatili ang matatag na paglipat ng materyal. Kapag nagdidisenyo ng ceramic lining para sa mga bahaging ito, panatilihing banayad ang panloob na contour transition, iwasan ang biglaang pagbago ng daanan ng daloy, at bawasan ang magulong eddies. Ang pinagsama-samang naka-segment na mga ceramic na bahagi ay mas angkop sa complex reducer geometry kaysa sa mga monolithic liners sa karamihan ng mga kaso.

Paano Pumili ng Naaangkop na Ceramic Grade para sa PCI Pipeline Service

Ang pagpili ng materyal ay depende sa intensity ng pagsusuot sa site at inaasahang mga ikot ng operasyon.

92% alumina ceramic liningay akma para sa pangkalahatang antas ng pulverized coal transfer na may katamtamang abrasion. Binabalanse nito ang disenteng wear resistance at badyet ng proyekto para sa mga karaniwang kondisyon sa pagtatrabaho ng PCI.

95% alumina ceramic liningay akma para sa walang tigil na pangmatagalang produksyon na may mas mataas na mga kinakailangan sa pagsusuot. Nagtatampok ito ng mas mataas na densidad ng materyal, mas mahusay na pagganap laban sa abrasion, at pinalawig na mga siklo ng serbisyo, na malawakang ginagamit sa maraming malalaking kapasidad na blast furnace na mga proyekto ng pag-iniksyon ng karbon.

Rubber-ceramic composite na istraktura Inirerekomenda para sa mga pangyayari na may mabigat na epekto ng particle, mataas na bilis ng daloy, at mga mechanical shock load. Ang backing na layer ng goma ay nag-aalis ng puwersa ng epekto at binabawasan ang panganib ng ceramic fragment.

Mga Pantulong na Pag-optimize ng Pipeline para Mabagal ang Pagkasira ng Component

Ang ceramic lining ay nagsisilbing isang pangunahing sukat sa halip na ang buong solusyon. Ang pangkalahatang layout ng pipe ay nakakaimpluwensya rin sa aktwal na haba ng serbisyo.

Pamahalaan ang bilis ng paghahatid nang makatwirang. Ang mas mataas na bilis ng daloy ay nagpapalaki ng enerhiya ng epekto ng particle. Dapat ginagarantiyahan ng system tuning ang matatag na paghahatid ng karbon nang hindi hinahabol ang hindi kinakailangang mataas na bilis.

Magpatibay ng isang malaking radius na layout ng siko. Ang isang malaking radius ng bend ay nagpapagaan ng matalim na epekto ng particle, pinipigilan ang kaguluhan, at pinapagaan ang puro lokal na paglilinis.

I-minimize ang hindi kinakailangang abala sa daloy. Subukang iwasan ang biglaang pagbabago ng diameter, matalim na maikling radius na baluktot, at hindi maayos na pagkakahanay ng mga kasukasuan ng tubo upang mas pantay-pantay ang pamamahagi ng wear load.

I-standardize ang mga pamamaraan sa pag-install sa lugar. Kahit na ang mga premium na ceramic na bahagi ay mabibigo nang maaga sa hindi magandang kalidad ng angkop. Ang paggamot sa ibabaw ng bakal na substrate, paglalagay ng pandikit, pagkakahanay ng ceramic tile, at kontrol ng magkasanib na puwang ay lubos na mahalaga. Ang isang makinis na panloob na ibabaw ay nakakatulong na maiwasan ang sobrang turbulence-trigger na pangalawang abrasion.

Pipigilan ba ng Ceramic Lining ang Pagsuot ng PCI Pipeline?

Ang ceramic lining ay lubos na nagpapabagal sa pagkasira ng pipe, ngunit hindi nito ganap na maalis ang pagkasira. Ang pagganap ng serbisyo sa totoong mundo ay napapailalim sa mga tampok ng materyal ng karbon, aktwal na mga parameter ng conveying, layout ng pipeline, at kalidad ng pagpapatupad ng pag-install sa field. Ang pangunahing halaga ng ceramic lining ay nakasalalay sa pagpapahaba ng mga agwat ng pagpapanatili at pagpapababa ng dalas ng pagpapalit ng bahagi para sa mga circuit ng blast-furnace na PCI.

Pangwakas na Kaisipan

Ang makatuwirang disenyo ng istrukturang may linyang ceramic para sa mga pipeline ng pag-iiniksyon ng karbon ng blast furnace ay nagsisimula sa pagtukoy kung saan at paano nagaganap ang pagsusuot. Ang mga seksyon ng tuwid na tubo ay umaasa sa tuluy-tuloy na alumina ceramic sleeves; ang mga siko ay tumatawag para sa reinforced anti-impact na proteksyon; Ang mga transition reducer ay nangangailangan ng mga lining na istruktura na nagpapanatili ng matatag na paglipat ng materyal.

Maaaring suriin ng mga procurement engineer ang mga solusyong ceramic na nakabatay sa alumina kasama ang mga alternatibong opsyon, kabilang ang chromium carbide overlay welding series, rubber ceramic composite series at composite pipe series ayon sa mga parameter ng site. Ang pagpapares ng wastong lining hardware na may na-optimize na layout ng pipeline ay nagbibigay-daan sa mga pasilidad ng PCI na makamit ang mas mahabang buhay ng bahagi, mas kaunting mga paghinto sa produksyon, at mas matatag na pagpapatakbo ng blast furnace.

Sa halip na tukuyin lamang ang mas makapal na mga ceramic na tile, mas makatuwirang i-customize ang mga lining scheme batay sa mga tunay na kondisyon sa pagtatrabaho na nagdadala ng karbon. Kung ikaw ay naghahanap ng wear-resistant pipe component para sa blast furnace PCI modernization o mga bagong construction project, huwag mag-atubiling magpadala ng email sa aming team sa Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Ibahagi ang iyong mga dimensyon ng pipeline, mga parameter ng kalidad ng karbon, at mga kondisyon sa pagpapatakbo, at gagawa kami ng mga naka-target na suhestiyon sa produkto para sa iyong proyekto.
